石製キュービックマスター

GRANITE CUBIC MASTER
(SQUARE,PARALLEL MASTER)

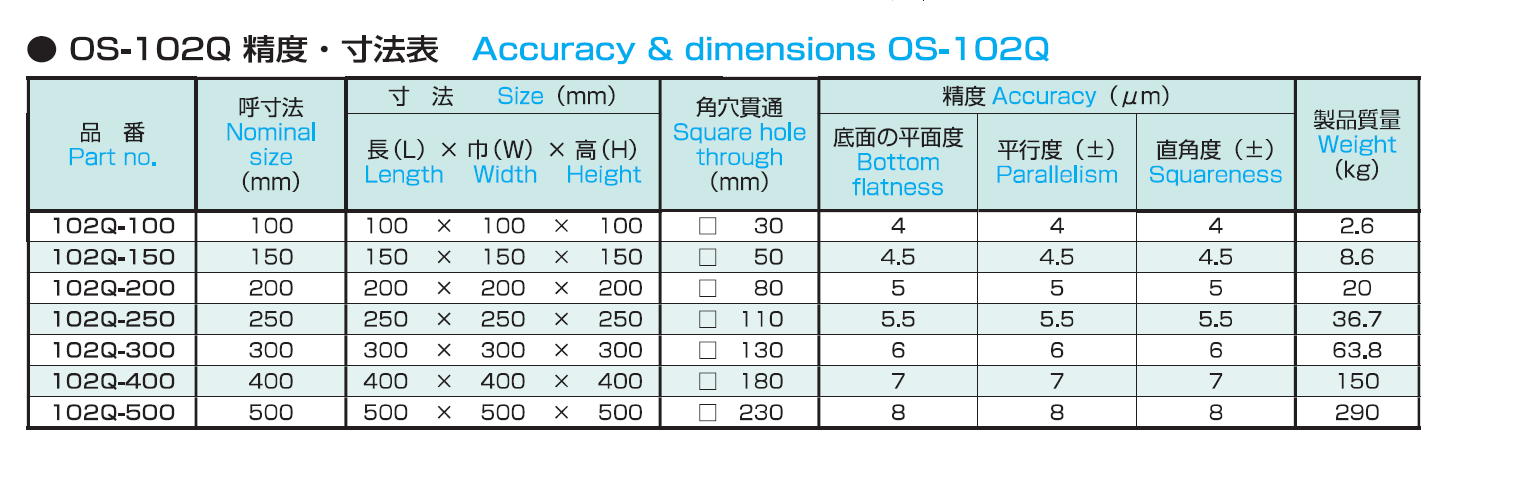

基本情報


■検査項目
1、平面度 : 底面
2、直角度
①底面基準とB面(側面)
②底面基準とC面(側面)
③底面基準とD面(側面)
④底面基準とE面(側面)
3、平行度 : 底面基準からA面(天面)
4、線(直角度・平行度) : 底面からの各等高線上での関連
(基準はB面上の各等高線の両端とする。等高線は高い所からa,b,c,d,eで表現する)

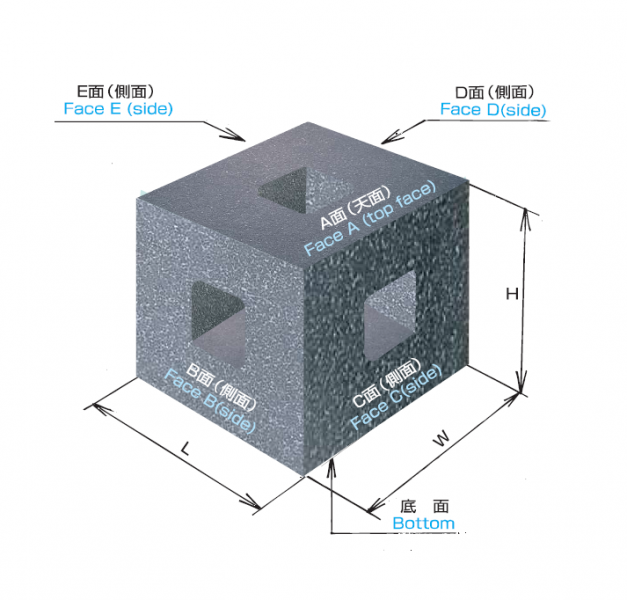

■Items to check
1、Flatness : Bottom
2、Squareness
①Bottom reference and face B(side)
②Bottom reference and face C(side)
③Bottom reference and face D(side)
④Bottom reference and face E(side)
3、Parallelism : Face A from the bottom reference (top face)
4、Line (squareness, Parallelism) : Relation of each level line from the bottom
(The reference should be at both ends on each level line on face B.
The level lines are shown as a,b,c,d,and e,from a height.)   
