PRODUCTS製品情報 レール型定盤 OS-111

レール型定盤 OS-111

基本情報


●大型ディーゼルエンジン、モートル工作機械、その他産業用機械の
組立及び試運転などに使用します。

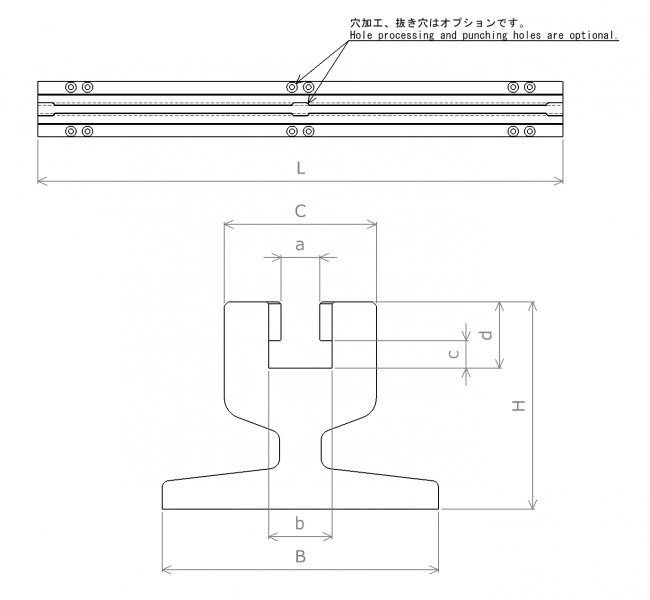

●T溝形状は機械加工で仕上げており、鋳放しではございません。
3級精度(JIS B0952準拠)の呼寸法に仕上げております。

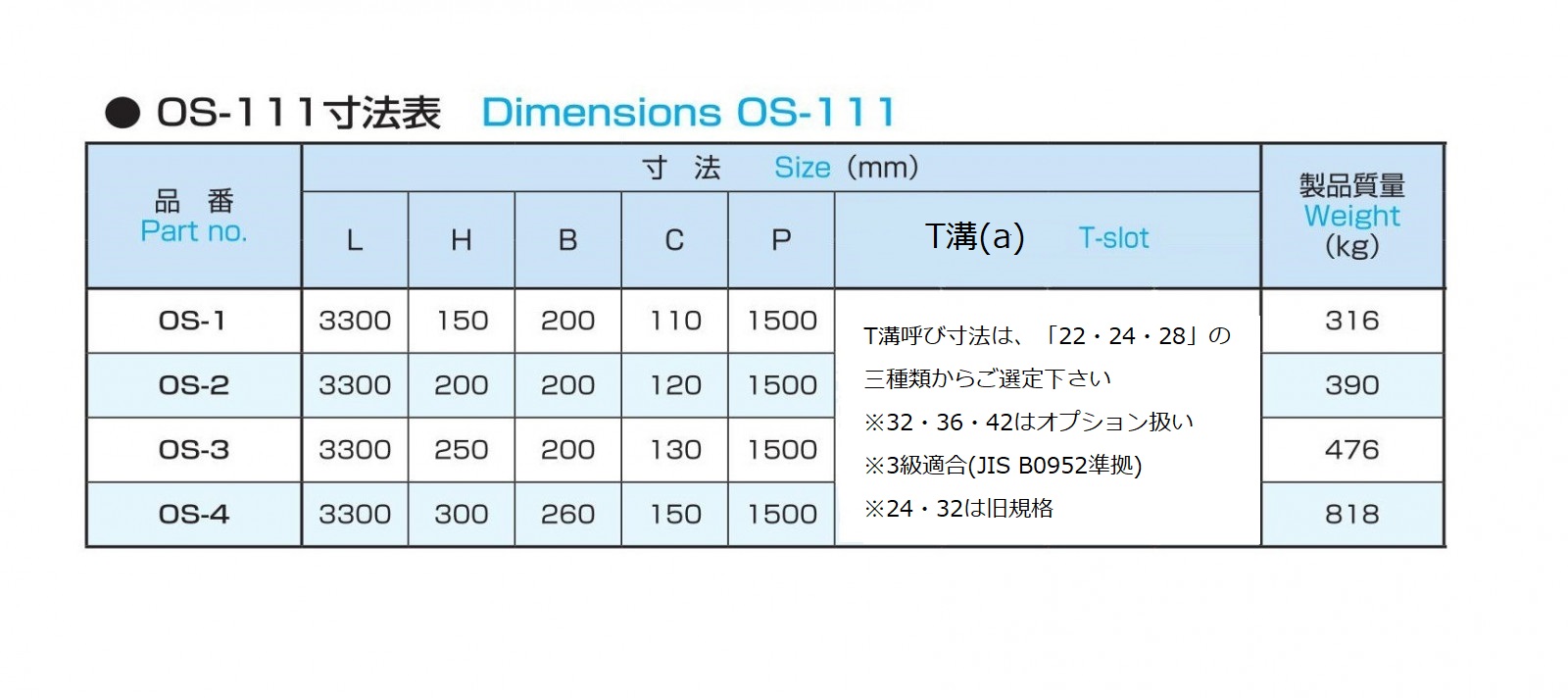

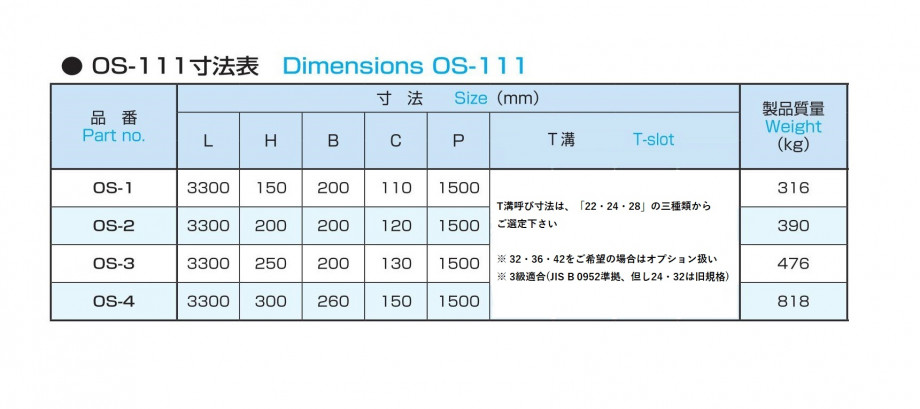

●T溝呼び寸法は、「22・24・28」の三種類からご選定下さい
※T溝呼び寸法「32・36・42」はオプション扱い
※3級適合(JIS B0952準拠、但し24・32は旧規格)

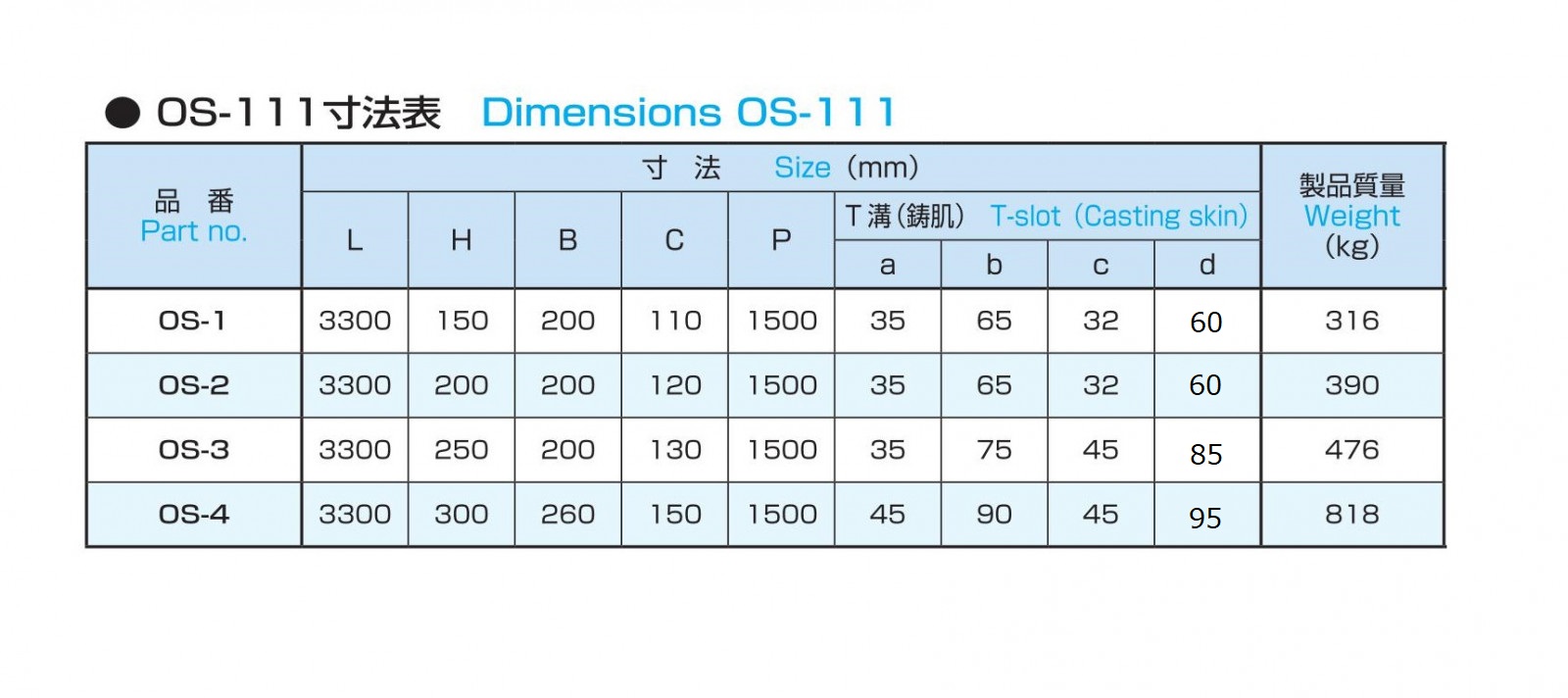

●製品重量は、適用するT溝呼び寸法により変わります。

●つなぎ合わせて使用する場合には、他列との平行を出さねばなり
ません。そのために両端の加工に最新の技術を駆使しています。

★材質・・・・・FC250


●Suit to be used at assemble plant and testing room of
big size diesel engine, motor machinery, etc.

●The T-slot shape is machined and not cast.
It is also possible to change the nominal size according to JIS standard.
(JIS B0952)

●When connecting use necessary, parallelism with another surface
is the most inportant factor. OHNISHI products havespecial work on
both ends designed based on our advanced techics.

★Material・・・・・FC250
