PRODUCTS製品情報 マグネット目盛付台付スコヤー

マグネット目盛付台付スコヤー

基本情報


用途
●直角度の測定に使用します。
●一般工作、組み立て、製缶作業向け

特徴

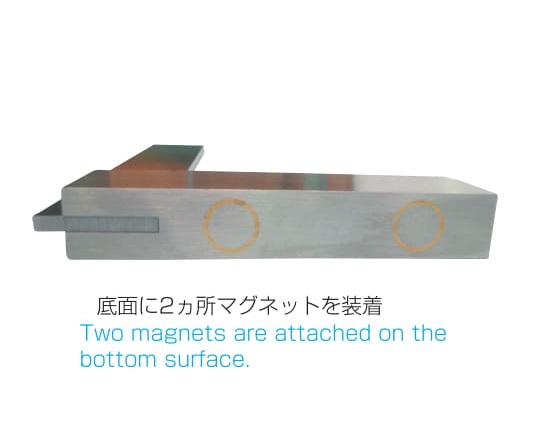

●短辺の底面にマグネットを装着しているので、
あらゆる環境下でご利用頂けます。
●JIS2級
●1mm通しの目盛付(片面のみ)

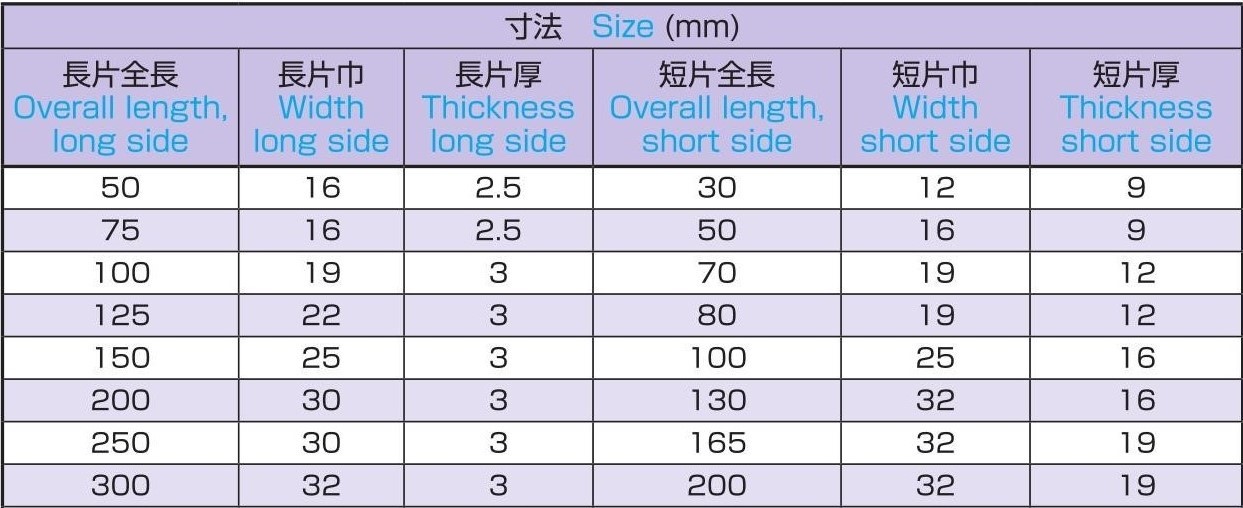

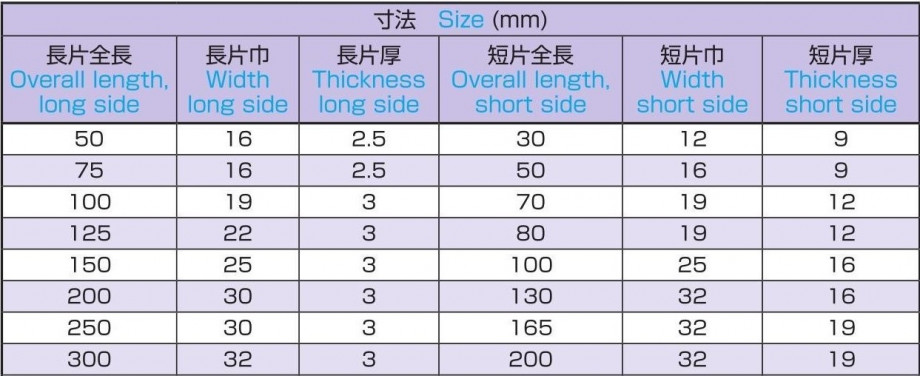

●各寸法・直角度はOS-148A同等

材質
●軟鉄

真直度
JIS2級 ±(20+L/10)μm
※Lは呼寸法を表します。


Application
●Used to measure squareness.
●For engineering work.assemblies.and plate working

Features
●Since the magnets are attached on the
bottom surface of the short side this square
can be used in all environments.
●JIS class 2
●With 1-mm graduations (one side only)
●The dimensions and squareness are the same
as item OS-148A.

Materials
●Mild steel

Squareness
JIS class 2 ±(20+L/10)μm
"L" is the nominal size.
