PRODUCTS製品情報 一般工作用平形水準器 OS-201

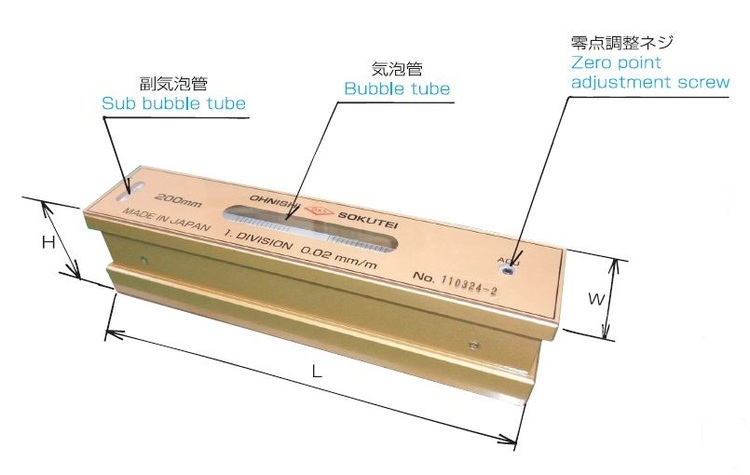

一般工作用平形水準器 OS-201

基本情報


●この水準器は一般工作用として、機械の組立て用に最適です。

●本体は上質な鋳鉄製(FC250)で、底面の辺面及びV面は精密に製作しています。

●本体の裏面にM5タップ穴が2ヶ所あり、測定ピッチ自在ベースに取り付けできます。

●精度表(社内規格)JIS B級1種に準ずる

■感度は気泡管の気泡を1目盛変位させるのに必要な傾斜角度を言います。
この傾斜は底辺1mに対する高さ又は角度・秒を表します。
【備考】角度1秒≒1mにつき0.005mm


●This level is used for engineering work and it issuitable forassembling machines.

●The main body is made of fine cast iron (FC250) and the flat surface and V face on the bottom are precision made.

●The main body has two M5 tapped holes on its back, which allow you to attach it to an adjustable base for measuring pitch.

●Precision table (company standard)Equivalent to JIS Class 1 Grede B.

■Sensitivity is the inclination angle that is needed for the bubble in the bubble tube to move one graduation.This inclination shows the height, or arcseconds of angle, for a bottom 1m long.
Remarks: 1 arcsecond of angle≒0.005mm per meter
